電纜的超低頻耐壓試驗方法

測試開始之前，確認所有的連接都已完成，特別是超低頻高壓發生器控制器和高壓器的接地良好，并且可靠。在此步驟中，應注意確保所有絕緣體、接線柱、電纜端頭是清潔且干燥的，避免閃絡和泄漏；處理好遠端的隔離和絕緣，也就是將一些導體從其他導體及它們的屏蔽層中分離出來，要求所有電纜屏蔽應在電纜的近端點處接地；在電纜中或臨近的任何沒有被測試的導體或線芯都應接地，以避免電荷的積累及可能存在的電擊危險。

1．將與試品相連的電器設備全部脫離試品電纜。

2．用兆歐表對試品電纜各相分別進行絕緣電阻試驗，合格方可進行低頻耐壓試驗。

3．試驗電壓峰值：Ｕmax＝3Ｕo，其中Ｕo為電纜相電壓的定額值。例如：額定電壓為10kV電纜，單相額定電壓 Ｕo＝10÷√3kV＝5.774kV，所以試驗電壓峰值為： Ｕmax＝3Ｕo＝17.32kV。

4．試驗時間：按試驗要求設定。如新電纜交接試驗需試驗60分鐘。

5．可分相進行測試。試品電纜的電容值在試驗設備負載容量能力范圍內時，可將試品電纜三相線芯并聯后，同時進行耐壓試驗。

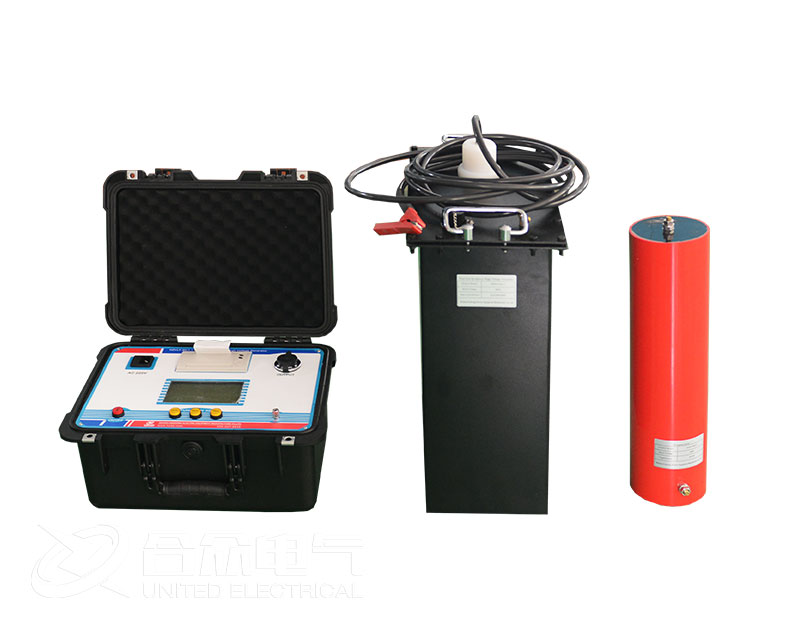

6．用超低頻高壓發生器隨機附帶的專用柔性連接電纜將試驗設備與試品電纜按圖13所示的方法相連接。合上電源，設定好試驗頻率、時間和電壓以及高壓側的過流保護值、過壓保護值，然后開始升壓試驗。升壓過程應密切監視高壓回路，監聽試品電纜是否有異常響聲。升至試驗電壓時，即開始記錄試驗時間并讀取試驗電壓值。

7．試驗時間到后，超低頻高壓發生器自動停機。試驗中若無破壞性放電發生，則認為通過耐壓試驗。

8．在升壓和耐壓過程中，如發現輸出波形異常畸變，而且電流異常增大，電壓不穩，試品電纜發生異味、煙霧、異常響聲或閃烙等現象，應立即停止升壓，停機后查明原因。這些現象如果是試品電纜絕緣部分薄弱引起的，則認為耐壓試驗不合格。如確定是試品電纜由于空氣濕度或表面臟污等原因所致，應將試品電纜清潔干燥處理后，再進行試驗。

9．試驗過程中，如果遇到非試品電纜絕緣缺陷使儀器出現過流保護，在查明原因后，應重新進行全時間耐壓試驗。

還有兩種非正常停機：過壓保護停機、過流保護停機。停機后出現相應的提示界面，放電結束后，再調整限制電壓值或限制電流值，再開始下次測量。
