變壓器綜合測試儀容量型號測試過程介紹

容量、型號測試只能針對符合國家標準的配電變壓器進行測試，即低壓側為400VAC的三相變壓器。

1、開機按任意鍵進入主菜單，選擇容量測試（選擇方法：上下左右鍵可以移動光標，確定鍵選擇）即可進入容量測試設置界面。

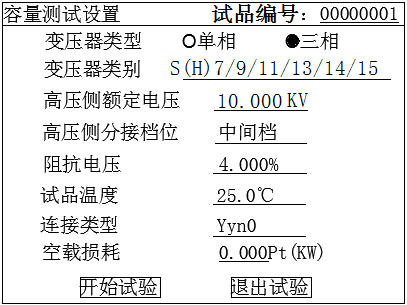

2、在容量測試的參數設定界面中有以下參數需要設置：

高壓側額定電壓：進行變壓器容量的判定之前，需要正確輸入變壓器高壓側的額定電壓，光標停留在高壓側額定電壓位置按“OK”鍵然后設置高壓側的額定電壓，再按OK即完成設置，注意需要保證被測變壓器高壓側電壓與之對應。

變壓器類型：單相變壓器或三相變壓器。

變壓器類別：設置變壓器類別，光標停留在高壓側額定電壓位置按“OK”鍵然后按“↑”“↓”“←”“→”其值可以為標S（H）7/9/11/13/14/15、100℃干式變SCB9/10/11/12、120℃干式變SCB9/10/11/12、145℃干式變SCB9/10/11/12，再按OK即完成設置。

阻抗電壓：準確的輸入阻抗電壓，才能進行準確地容量測量。當試品變壓器銘牌所標阻抗電壓與該項所顯示值相差較大時，則需要改變其值，使其更接近銘牌所標注的“阻抗電壓”值，將更有助于變壓器容量的測試，若被試品的阻抗電壓未知此處輸入0，儀器會自動匹配相近阻抗進行測試。

高壓側分接檔位：分最低檔、中間檔(額定當)和最高檔，測試時應與被試品檔位一致，若被試品的檔位超過三檔，應使被試品的中間檔位對應儀器設置的中間檔，本儀器檔位的調壓比默認是5%。

試品溫度：當前被試品的溫度。

連接類型：被試品的連接組別類型。

空載損耗：當系統設置中的“空載損耗是否參與容量測試”選擇“是”時才會出現此設置項，此處的值可以自動記錄上次測量空載時的結果并顯示，也可以更改，如需要精確判斷型號應當設置此項，否則設為0。

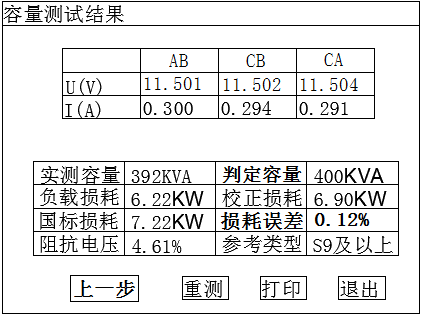

3、容量測試結果如下：

判定容量：把測得的變壓器容量歸檔到國標規定的標準變壓器的容量。

實測容量：該項顯示實際測量的變壓器的容量。

負載損耗：當前測試條件下實際測得的短路（負載）損耗。

國標損耗：如測得容量歸檔，則顯示所歸檔位的變壓器國標短路（負載）損耗值。

校正損耗：將測得的負載損耗校正到額定試驗條件下所得到的短路（負載）損耗值。

阻抗電壓：當前試驗條件下的被試變壓器的阻抗電壓。

參考類型：測試變壓的型號類型，只有國標10KV的變壓器才會出現此測量結果。
