測量繞組連同套管的直流電阻作用：

  1)檢查繞組接頭的焊接質量和繞組是否匝間短路;

  2)檢查分接開關觸頭接觸是否良好，位置指示是否正確;

  3)引出線是否斷裂

  4)多股導線并繞的繞組是否斷股;

  5)接線板連接頭是否連接良好。

  直流電阻測試儀測量繞組連同套管的直流電阻，要求應符合下列規定：

  1、測量應在各分接頭的所有位置上進行;

  2、1600kVA及以下電壓等級三相變壓器，各相測得值的相互差值應小于平均值的4%，線間測得值的相互差值應小于平均值的2%;

  1600kVA以上三相變壓器，各相測得值的相互差值應小于平均值的2%;線間測得值的相互差值應小于平均值的1%;

  測量繞組連同套管的直流電阻要求應符合下列規定：

  變壓器的直流電阻，與同溫下產品出廠實測數值比較，相應變化不應大于2%;不同溫度下電阻值按照換算：

  式中R1、R2一分別為溫度在t1、t2時的電阻值;

  T—計算用常數，銅導線取235，鋁導線取225。

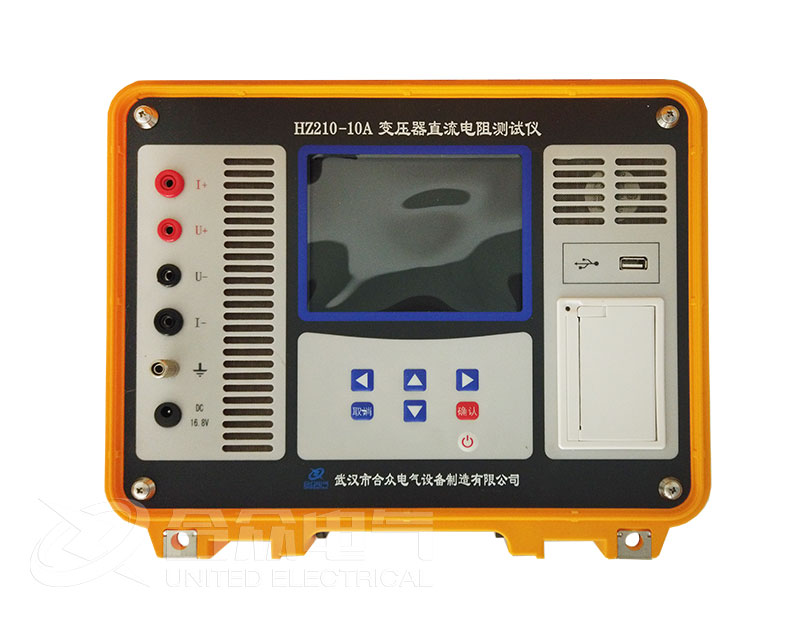

  測量繞組連同套管的直流電阻

  由于變壓器結構等原因，差值超過時，可只按本條進行比較，但應說明原因。

  測量繞組連同套管的直流電阻要點：

  1)測量前將有載分接開關各檔來回轉換幾次，以保證分接開關接觸良好;

  2)應盡量測量相間直流電阻

  3)直流電阻測試儀的電壓夾應與套管導電桿接觸良好以確保數值準確;

  4)直流電阻測試儀測量過程中或試驗回路未放完電前嚴禁解接線和嚴禁試驗電源斷電;

  5)三相直流電阻相差超標時應檢查測量回路接線是否接觸良好，并檢查變壓器套管引出導電桿與接線頭及變壓器引線與將軍帽接觸情況。
