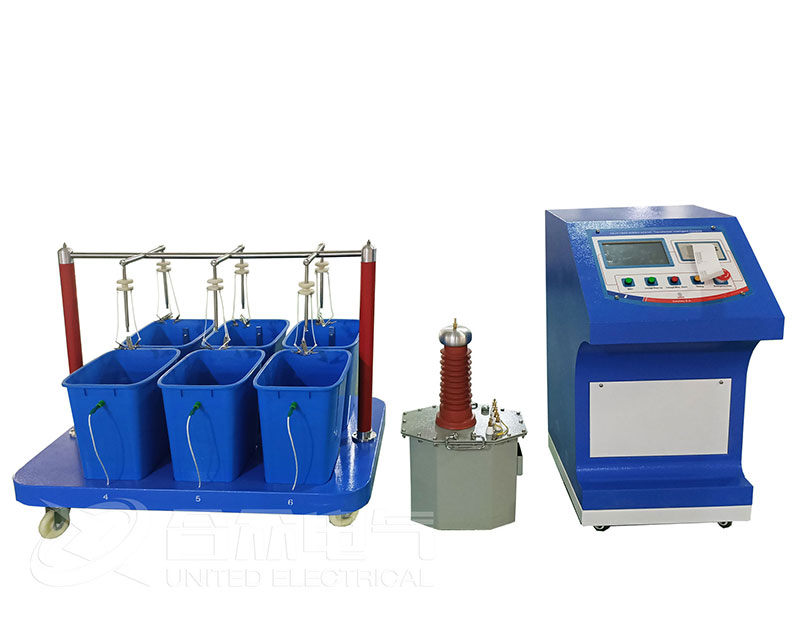

全自動絕緣靴（手套）耐壓試驗裝置操作步驟

  1、使用前先將水電阻內注水(出廠時水電阻是空的，注水時不要注得太滿，淹沒電極即可)，注滿水的水電阻安裝在變壓器高壓頭上，連接電極桿頭端上，固定好。

  2、將水槽注水(水槽整個三分之二)，被試品注水，絕緣靴(手套)內外盛水呈相同高度，應有90mm的露出水面部分，并確保絕緣靴(手套)露出水面的部分干燥清潔，然后將高壓電極置于絕緣靴(手套)內并將絕緣靴(手套)夾好。

  3、全自動絕緣靴（手套）耐壓試驗裝置試驗車上的接地端與地網相連，全自動絕緣靴（手套）耐壓試驗裝置操作箱面板接地端也與地網相連并同試驗車上接地端在同一個接點位置接地網。

  4、檢查總電源是否與輸入電源一致(~220V50Hz)，用操作箱配的多芯電纜把操作箱同變壓器相連，變壓器上高壓導線與試驗車(臺)電極支架頭端相連接。

  5、合上電源開關，進入測量狀態，系統自檢幾秒鐘。

  6、按下測試按鈕，請注意全自動絕緣靴（手套）耐壓試驗裝置顯示屏下方的提示，顯示屏上的高壓電壓欄應有高壓電壓顯示(kV)，同時顯示6路的泄露電流值(mA)。

  7、在升壓的過程中報警蜂鳴器會工作發出響聲，表示此時正在升壓，請密切注視電壓值和電流值。當電壓升至設定電壓值時，升壓就會停止，此時就會自動計時，到時間后就會自動降壓。

  8、注意觀泄漏電流值，如有絕緣靴(手套)絕緣性能下降，此時該泄漏電流將有所指示。試驗過程中如任何一路電流指示超出被試品規定的范圍，系統就會自動切斷高壓電源，關掉電源開關找出相關原因再進行試驗。

  9、在升壓或耐壓試驗過程中，如發生短路、閃絡、擊穿等過電流時，其對應的數據將會反白顯示，并且被保持。全自動絕緣靴（手套）耐壓試驗裝置系統將自動回零，以便下次試驗。

  10、每次做完試驗后必須關了電源開關后，再打開電源開關做試驗即可。
