局部放電檢測方法之電測法，局部放電最直接的現象即引起電極間的電荷轉移，從而引起試樣外部電極上的電壓變化。

  氣隙中局部放電持續時間很短，10ns量級；油隙中1us量級。根據Maxwell電磁理論， 如此短持續時間的放電脈沖會產生高頻的電磁信號向外輻射。局部放電電檢測法即是基于電荷轉移和電磁輻射這兩個原理。

  1、脈沖電流法

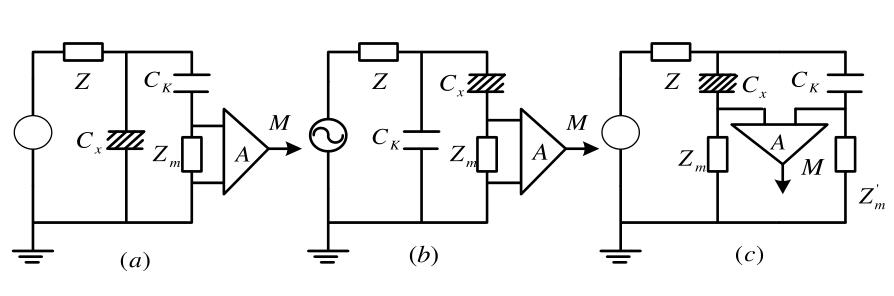

  脈沖電流法是一種應用最為廣泛的局部放電測試方法。測量回路如圖所示：

  Cx，試品電容：Zm(Zm')，測量阻抗；Ck，耦合電容，為Cx與Zm之間提供一個低阻抗通道。Z，低通濾波器，通工頻，阻高頻。

  并聯測量回路，如圖：

  試驗電壓U經Z施加于試品Cx，測量回路由Ck與Zm串聯而成，并與Cx并聯，因此稱為并聯測量回路。試品上的局部放電脈沖經Ck耦合到Znm上，經放大器A送到測量儀器M。

  局部放電試驗裝置的這種測量回路適合于試品一端接地也的情況，在實際工作中應用較多。

  串聯測量回路，如圖：

  測量阻抗Zm串聯接在試品Cx低壓端與地之間，并經由Ck形成放電回路。

  試品的低壓端必須與地絕緣。

  橋式測量回路(又稱平衡測量回路)，如圖：試品Cx與耦合電容Ck均與地絕緣，測量阻抗Zm與Zm'分別接在Cx與Ck的低壓端與地之間。局部放電試驗裝置M測量Zm與Zm'上的電壓差。
