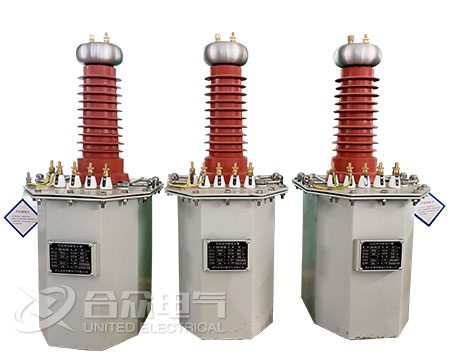

試驗變壓器結構，采用冷軋硅鋼片疊制而成。線圈為同心寶塔形多層圓筒式，低壓線圈在內，高壓線圈在外;外殼為便攜式，具有體積小、重量輕、外形美觀、移動方便等優點。

  試驗變壓器，是根據機電部《試驗變壓器》標準在原同類產品基礎上，經過大量改進后而生產的輕型交直流高壓試驗變壓器，經過改進后而生產的一種新型高壓試驗變壓器產品。用于提供高壓交直流電源，是供輸配電設備、絕緣工具、絕緣材料及各種產品檢測絕緣強度試驗的主要設備。

  試驗變壓器試驗操作注意事項

  1、按照您所進行的試驗接好工作線路。試驗變壓器的外殼以及操作系統的外殼必須可靠接地。試驗變壓的高壓繞組的X端(高壓尾)以及測量繞組的F端必須可靠接地。

  2、試驗變壓器做串級試驗時，第二級、第三級試驗變壓器的低壓繞組成X端，測量繞組的F端以及高壓繞組的X端(高壓端)均接本級試驗變壓器具外殼。第二級、第三級試驗變壓器的外殼必須通過絕緣支架接地。

  3、接通電源前，操作系統的調壓器必須調到零位后方可接通電源，合閘，開始升壓。

  4、從零開始勻速旋轉調壓器手輪升壓。升壓方式有：快速升壓法，即20s逐級升壓法;慢速升壓法，即60s逐級升壓法;極慢速升壓法供選用。電壓從零開始按一定的升壓方式和速度上升到您所需的額定試驗電壓的75%后，再以每秒2%額定試驗電壓的速度升到您所需的試驗電壓，并密切注意測量儀表的及被試品的情況。升壓過程中或試驗過程中如發現測量儀表的指示及被試品情況異常，應立即降壓，切斷電源，查明情況。

  5、試驗完畢后，應在數秒內勻速的將調壓器返回至零位，然后切斷電源。

  6、試驗變壓器不得超過額定參數使用。除試驗必需外，決不電壓通電或斷電。

  7、使用試驗變壓器做高壓試驗時，除熟悉本說明書外，還必須嚴格執行國家有關標準和操作規程。可參照GB311.1 – 97《高壓輸變設備的絕緣配合，高壓試驗技術》;《電氣設備預防性試驗規程》等。
