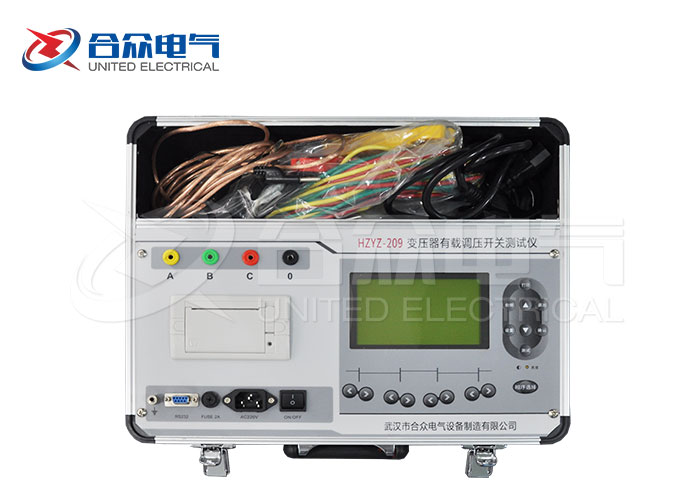

有載調壓分接開關測試儀相關操作
電力測試設備有很多開關類的測試儀，下面合眾電氣專家講解有載調壓分接開關測試儀相關操作。
查找方式-設置波形的查找方式。按“確認”鍵進入菜單，按上鍵選擇手動方式或自動方式，按“確認”鍵表示選中。開機默認為自動方式。手動方式和自動方式的區別是按“測量”鍵后儀器始終循環采集，直到按任一鍵才停止測量，波形要人工查找放大。上面所講述槽作指南中的測試是自動方式的測試過程，下面簡單介紹一下手動方式的測試過程。設置為手動方式后，按“測試”鍵儀器顯示“正在充電”，同時可見到屏幕顯示正在刷新的三條波形線，待顯示波形呈直線狀態且數值相對穩定時（注：這是一個充電過程）。
啟動有載開關，當聽到有載開關動作對觸頭進行切換的聲音時，阻值隨之發生變化，采集的波形也發生小跳變。這時請按任一鍵結束測量，否則屏幕顯示的測量結果就會因被刷新而找不到。結束測試后顯示的畫面就是所測開關一次調壓的全部動作過程。此時可通過按“↑”“↓”鍵把小跳變的波形移動到顯示屏上部，按“確認”鍵把波形長度放大到比例適中即可。
按“退出”鍵改變幅度比例適中即可，這樣可人工尋找出開關切換波形。找到波形后，按“處理”鍵移動光標到“參數查閱”處按“確認”鍵則儀器將顯示經平滑處理后的波形。用四組光標移動鍵調整光標位置到波形串聯。并聯。串聯的明顯轉折處。按“相序選擇”鍵選擇調整A.B.C三項，光標調節好后顯示屏上將直接顯示出波形時間和電阻值。各段參數的意義如圖5所示，處理好三項的參數后，就可按“打印”鍵進行打印。這時打印的圖紙包括波形和處理的參數值。
如果需要有載調壓分接開關測試儀，以上內容有一定介紹，想了解更多電力測試設備，請在線咨詢我們客服，我們將安排專業人員對接
