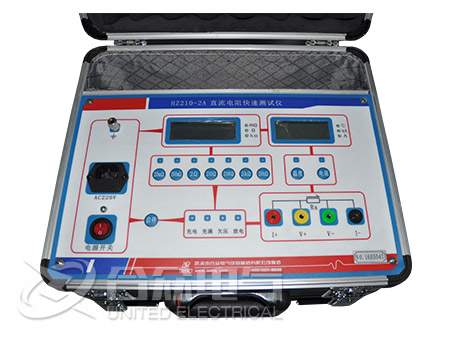

直流電阻快速測試儀是變壓器制造中半成品、成品出廠試驗、安裝、交接試驗及電力部門預防性試驗的必測項目，能有效發現變壓器線圈的選材、焊接、連接部位松動、缺股、斷線等制造缺陷和運行后存在的隱患。武漢市合眾電氣研發生產的直流電阻快速測試儀，整機由單片機控制，自動完成自檢、數據處理、顯示、打印等功能，具有自動放電和放電指示功能。儀器測試精度高，操作簡便，可實現變壓器直阻的快速測量。

  直流電阻快速測試儀具體的使用方法如下：

  A：直流電源測試： 閉合總電源開關，相應有指示燈亮，按下“啟停”鍵，即可進行測試。測試完畢，按下“復位鍵”，儀器顯示“正在放電”，等儀器返回到開機的界面，關閉總電源開關，相應的指示燈熄滅，再轉換測試夾，進行再次測試。

  B、交流電源測試： 接上交流AC220V電源，“充電”指示燈亮，閉合總電源開關，相應的指示燈亮，同直流測試方法類似。 特被注意：測試完畢后，必須按“復位鍵”等儀器返回開機界面后，才能關機進行下次測試.

  直流電阻測試儀面板操作方法：(◇本機共設“選擇”、“確定”、“復位”共三個按鍵)

  1、電阻測量 儀器開機或按復位鍵后，進入初始狀態

  (1)。此時光標指針指向“電阻”，直接按“確定”鍵進入狀態

  (2)，顯示變化的充電電流和測量時間，充電完成后自動進入狀態

  (3)，顯示電阻值、測量電流和測量時間，此時每按一次“確定”鍵則儲存一次測量結果(帶打印機的機型同時打印出測量結果)。按“復位”鍵退出電阻測量，進入狀態

  (4)，顯示放電電流。放電結束后，自動回到初始狀態

  (5)，完成一次電阻測量。

  2、編號設置 輸入設備編號有助于內存數據的查找，在初始狀態

  (1)，將光標指針指向“設置”按“確定”鍵進入狀態

  (2)，顯示當前設備編號。再按“確定”鍵進入狀態

  (3)，提示輸入新設備編號，此時按“選擇”鍵可使當前輸入位從‘0’到‘9’，再從‘A’到‘Z’循環顯示，找到所要的數字或字母后按“確定”鍵即輸入一位，再按同樣的方法輸入下一位，輸入完六位后，回到狀態

  (4)，顯示新輸入的設備編號。按“復位”鍵回到初始狀態。

  3、內存操作 在初始狀態

  (1)，將光標移至“內存”按“確定”鍵進入狀態

  (2)，顯示當前存儲器記錄總數，此時按“選擇”鍵可進入狀態

  (3)，從最新的記錄開始依此顯示存儲器記錄內容，NNNNNN表示該記錄設備編號，MM表示該設備第MM個電阻值，在測量過程中每按一次“確定”鍵存儲測量結果時，MM值加1。每輸入新的設備編號，MM值從1開始重新累計。同時按“選擇”和“確定”鍵將清除存儲器全部數據，按“復位”鍵退出內在操作返回狀態

  (4)。存儲器最多可存儲120次測量結果，超過120次以后最老的記錄將被覆蓋。存儲器內容在斷電條件下可長期保持不丟失。
